商品概要

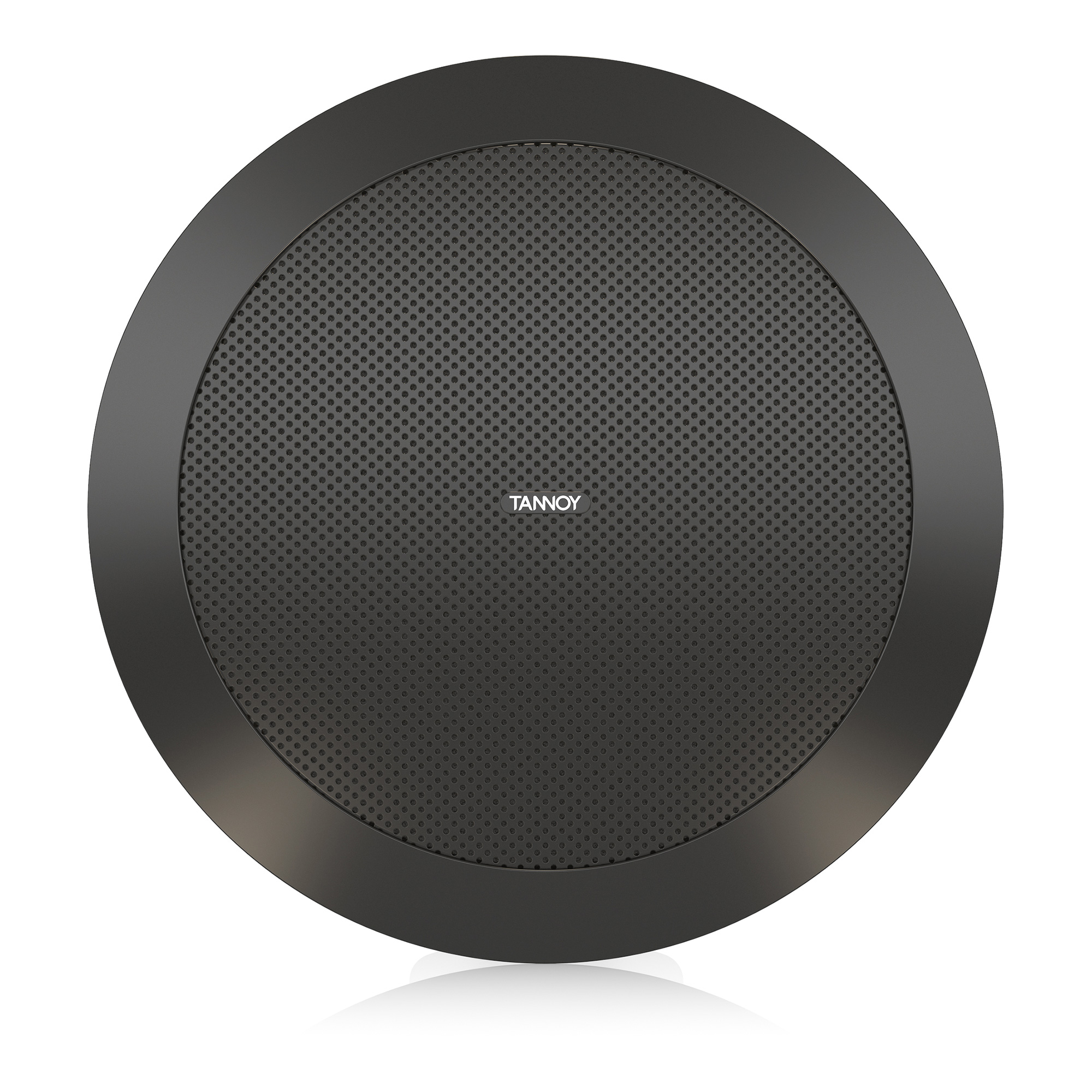

4インチ / 同軸2ウェイドライバー / 60W@8Ω 天井埋込型スピーカー

CVS 401 は、バックグラウンドとフォアグラウンドの両方の音楽サウンド システムで優れたオーディオパフォーマンスを提供するように設計された、同軸2ウェイドライバー搭載の天井埋込型スピーカーです。

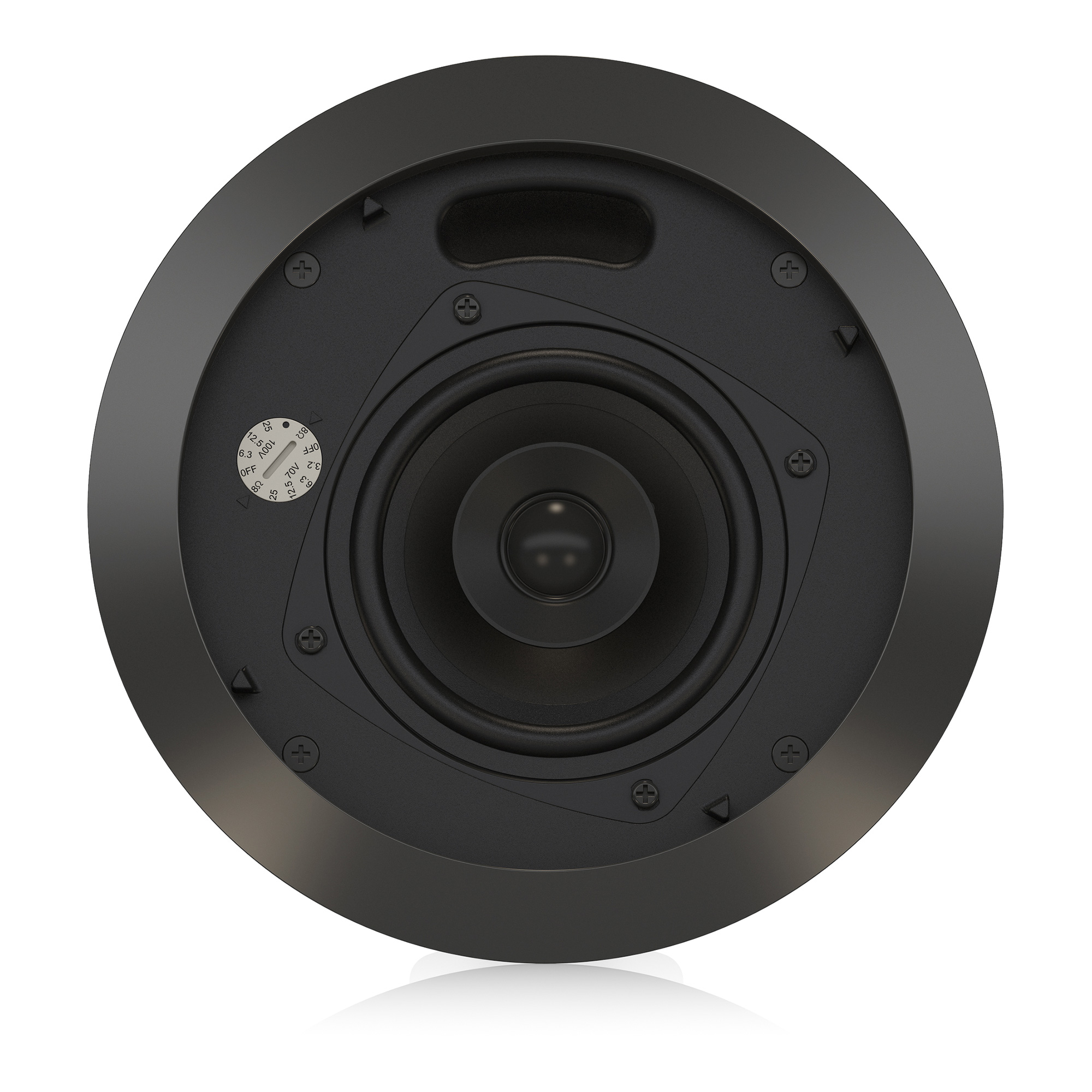

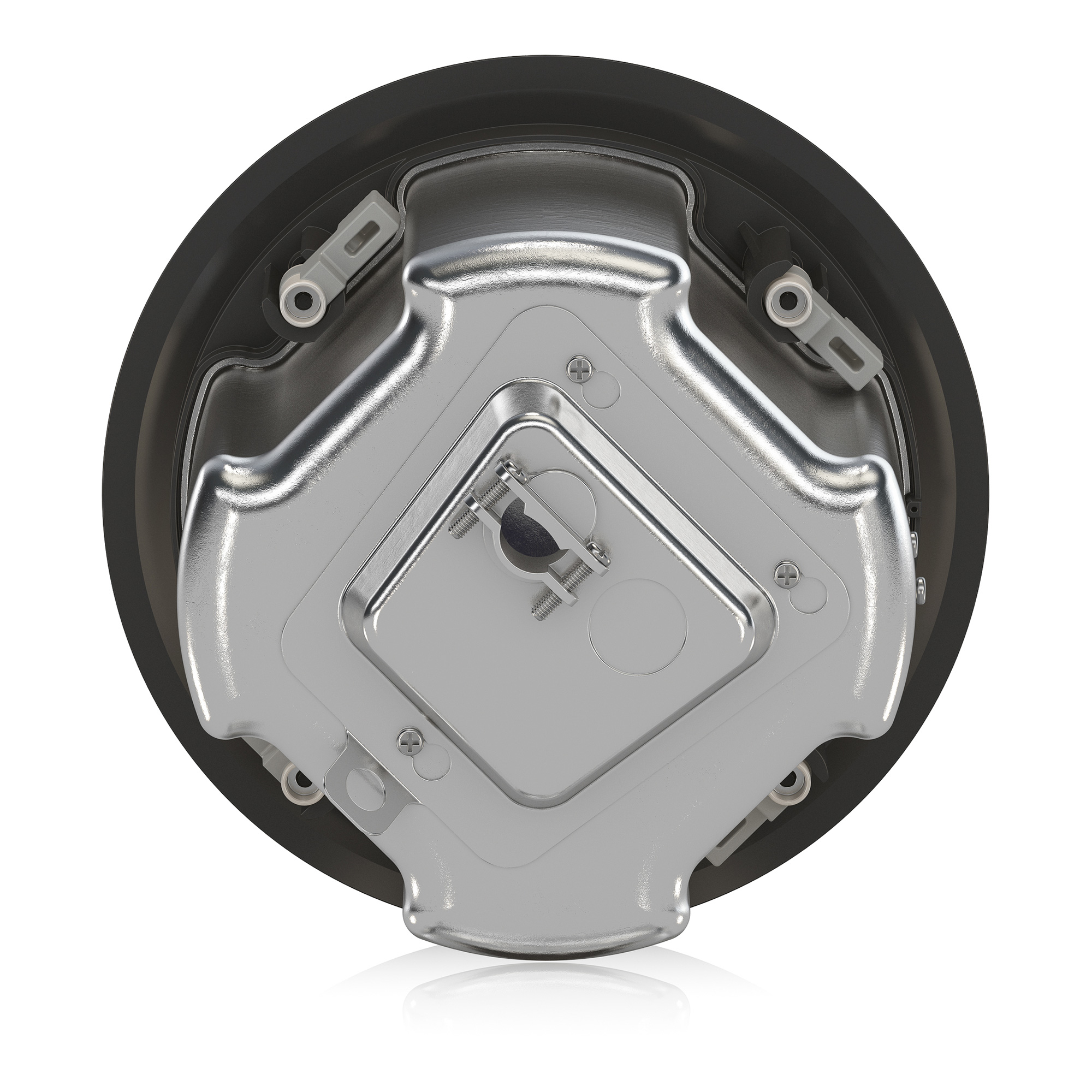

ポリプロピレン製フルレンジ ドライバーと 0.75 インチの磁性流体で冷却されたソフトドーム高周波ドライバーで構成され、メッキ鋼製防火缶エンクロージャーを備えた、紫外線および耐候性の UL 94-V0 および 94-5VB ABS の前面に取り付けられています。

寸法図

設置ガイド

吊り天井

石膏ボード天井

オプションの石膏リングの取り付け手順

※詳しくはクイックスタートガイドをご覧ください。

スペック

 システム
周波数特性(±3 dB) 85 Hz – 19 kHz
周波数特性 (-10 dB) 68 Hz – 20 kHz
感度 84dB (1 W @ 1 m)
指向係数(Q) 5.4
指向指数(DI) 7.3
パワーハンドリング(IEC規格)
平均 30 W
プログラム 60 W
ピーク 120 W
推奨アンプパワー 60 W @ 8 Ω
公称インピーダンス 8 Ω
定格最大SPL 102 dB
平均 99 dB
ピークSPL 105 dB
変圧器タップ
70 V 25 W / 12.5 W / 6.3 W / 3.2 W
100 V 25 W / 12.5 W / 6.3 W
カバレージ角度
500 Hz 180°
1 KHz ホリゾンタル : 125 ° バーティカル : 118 °
2 Khz ホリゾンタル : 82° バーティカル : 81 °
4 KHz ホリゾンタル : 88 ° バーティカル : 86 °
トランスデューサー
LF 100 mm (4インチ)
HF 20 mm (0.79インチ)
エンクロージャー
グリル アルミニウム(パウダーコーティング)反射負荷UL 94V-0 定格 ABSスチール
コネクタ― ユーロブロック端子
クランピング設計 セキュリティトグルクランプ
本体重量 2.77kg
バックカン 陽極酸化鉄
安全機能 耐荷重ボンド用安全リング
寸法ベゼル直径 200 mm
高さ 150 mm
高さ(安全ループを含む) 163 mm
高さ(フレックスコンジットの背面を含む) 175 mm
穴切り口径 172 mm
アクセサリー
付属品 メタルグリル、ケーブルグランド、フレックスコンジット、Cリング、タイルブリッジキット、ペイントマスク、切り抜きテンプレート

アクセサリー

ダウンロード

PDF仕様書

CVS401.pdf

DXF仕様書

CVS 401.dxf

クイックスタートガイド

CVS10-Series_QSG_JP.pdf

カタログ

商業施設・企業設備向け 音響機器カタログ

カタログ

TANNOY 総合カタログ

価格表

TANNOY 価格表
