商品概要

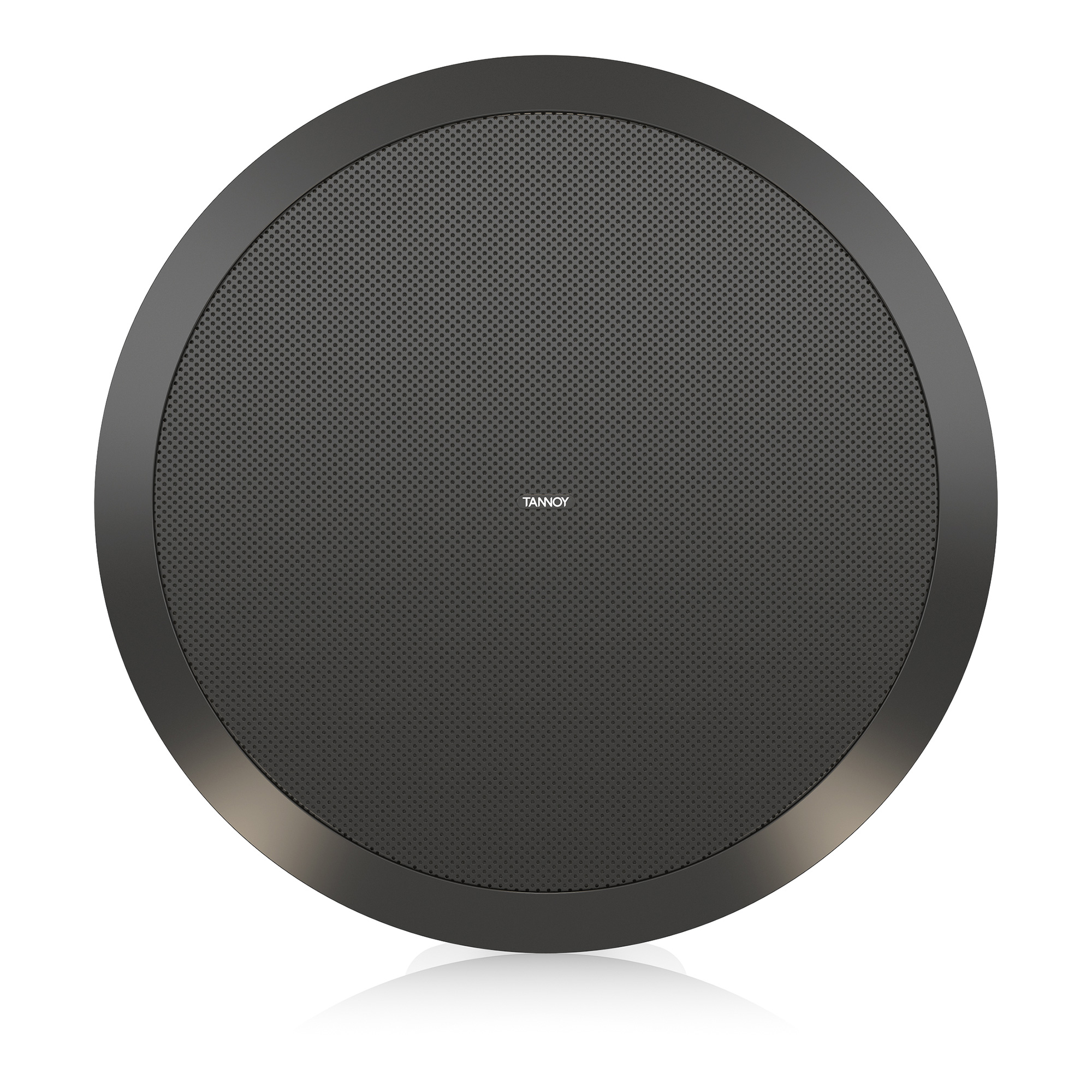

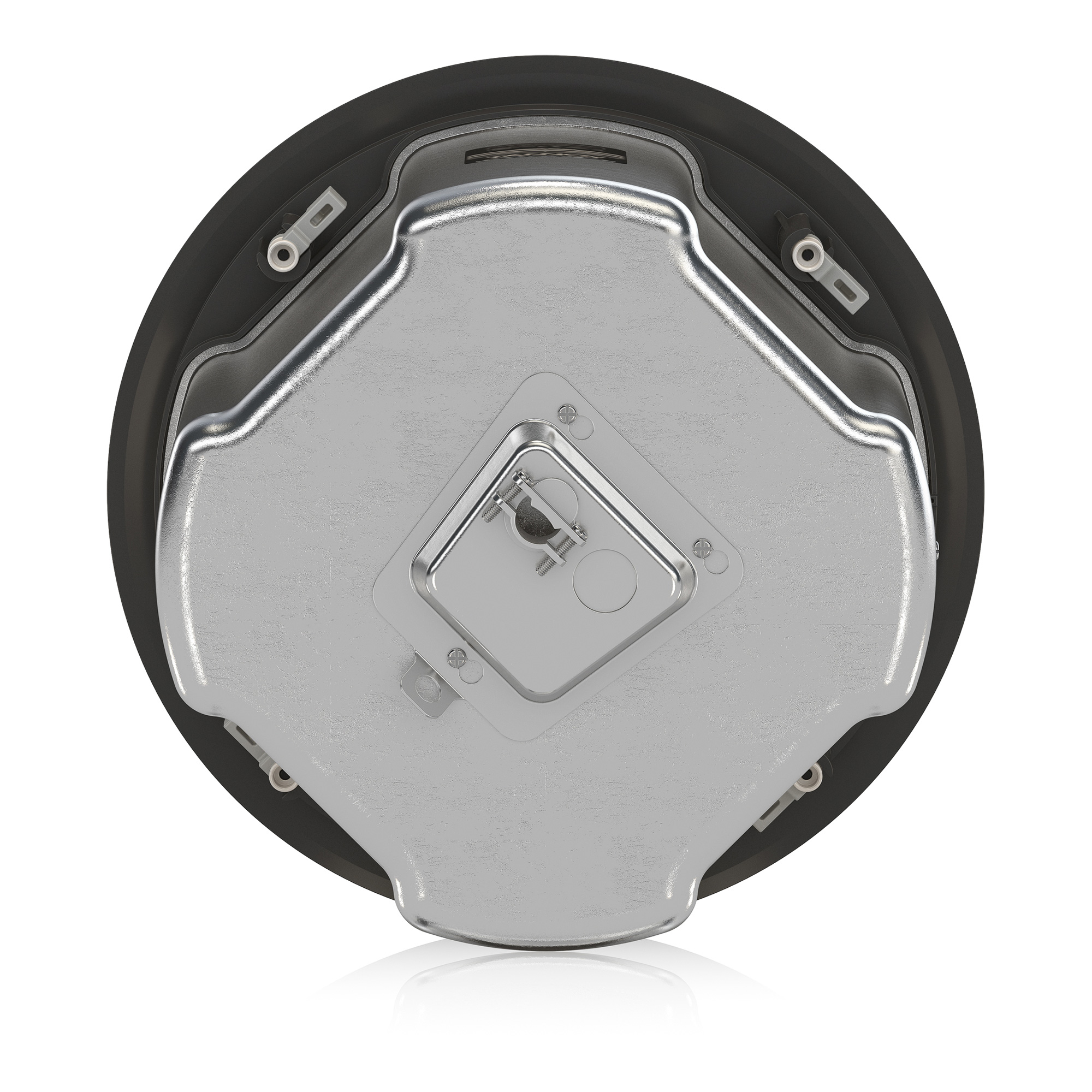

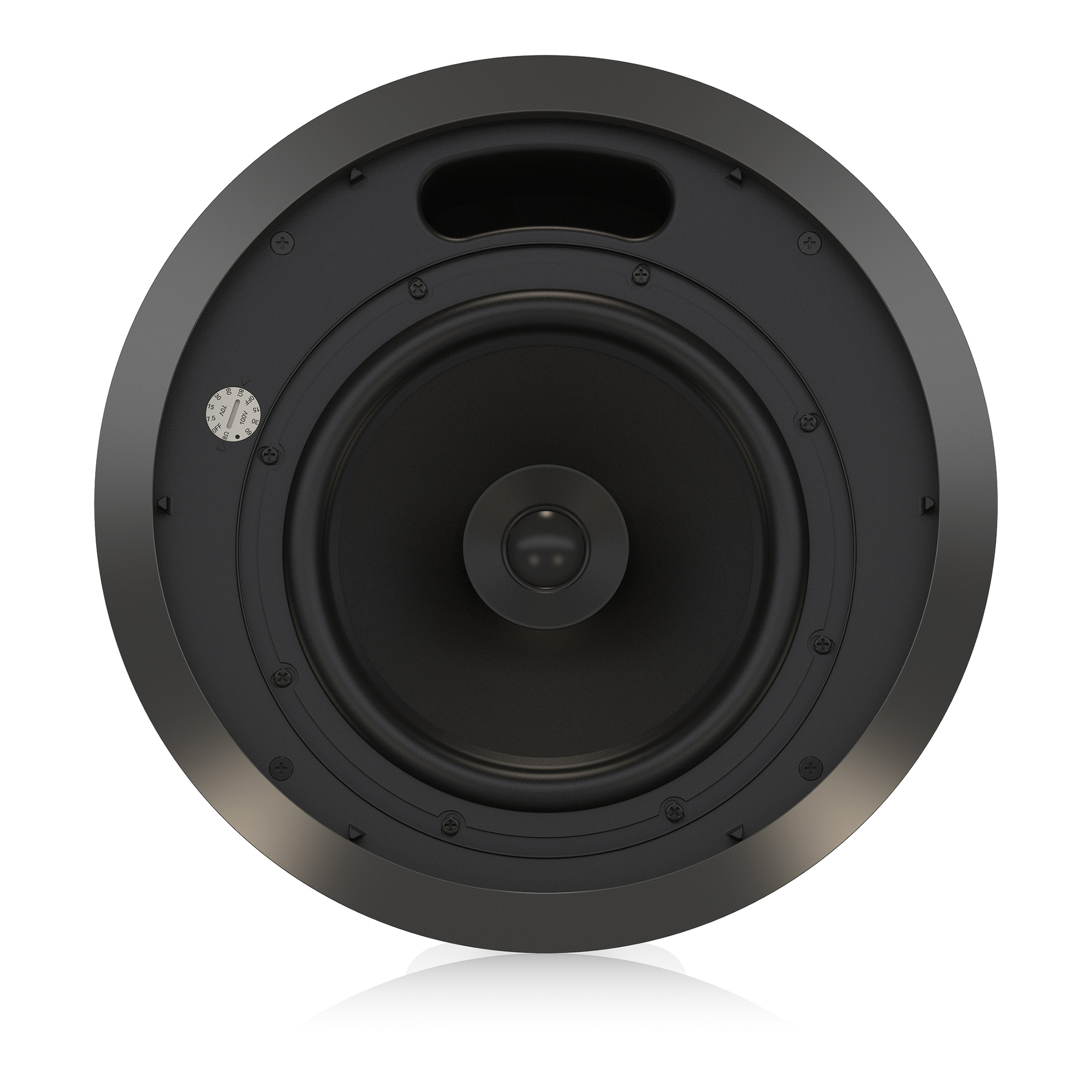

8インチ / 同軸2ウェイドライバー / 180W@8Ω 天井埋込型スピーカー

CVS801は、バックグラウンドとフォアグラウンドの両方の音楽サウンドシステムで優れたオーディオパフォーマンスを提供するために設計された同軸2ウェイドライバー搭載の天井埋込型スピーカーです。

レストランやホテルから礼拝同やあらゆる種類の企業に至るまで、幅広い用途に理想的に適しており、優れた耐電力性、低温出力、低歪みを備えています。

このスピーカーは防火信号システム用UL1480と空気処理スペース用UL2043の認証を取得しているため安全が優先される場所に最適です。

寸法図

設置ガイド

吊り天井

石膏ボード天井

オプションの石膏リングの取り付け手順

※詳しくはクイックスタートガイドをご覧ください。

スペック

システム
周波数特性(±3 dB) 88 Hz – 20 kHz
周波数特性 (-10 dB) 65 Hz – 20 kHz
感度 90 dB (1 W @ 1 m)
指向係数(Q) 10.2
指向指数(DI) 10.1
パワーハンドリング(IEC規格)
平均 90 W
プログラム 180 W
ピーク 360 W
推奨アンプパワー 180 W @ 8 Ω
公称インピーダンス 8 Ω
定格最大SPL 113 dB
平均 110 dB
ピークSPL 116 dB
変圧器タップ
70 V 60 W / 30 W / 15 W / 7.5 W
100 V 60W / 30 W / 15 W
カバレージ角度
500 Hz 180°
1 KHz ホリゾンタル : 106 °  バーティカル : 118 °
2 Khz ホリゾンタル : 124 °  バーティカル : 107 °
4 KHz ホリゾンタル : 63 °  バーティカル : 65 °
トランスデューサー
LF 200 mm (8インチ)
HF 25 mm (1インチ)
エンクロージャー
グリル アルミニウム(パウダーコーティング)
反射負荷UL 94V-0 定格 ABSスチール
コネクタ― ユーロブロック端子
クランピング設計 セキュリティトグルクランプ
本体重量 5.35 kg
バックカン  陽極酸化鉄
安全機能 耐荷重ボンド用安全リング
寸法ベゼル直径 305 mm
高さ 212 mm
高さ(安全ループを含む) 225 mm
高さ(フレックスコンジットの背面を含む) 237 mm
穴切り口径 273 mm
アクセサリー
付属品 メタルグリル、ケーブルグランド、フレックスコンジット、Cリング、タイルブリッジキット、ペイントマスク、切り抜きテンプレート

ダウンロード

PDF仕様書

CVS801.pdf

DXF仕様書

CVS 801.dxf

クイックスタートガイド

CVS10-Series_QSG_JP.pdf

カタログ

商業施設・企業設備向け 音響機器カタログ

カタログ

TANNOY 総合カタログ

価格表

TANNOY 価格表
