商品概要

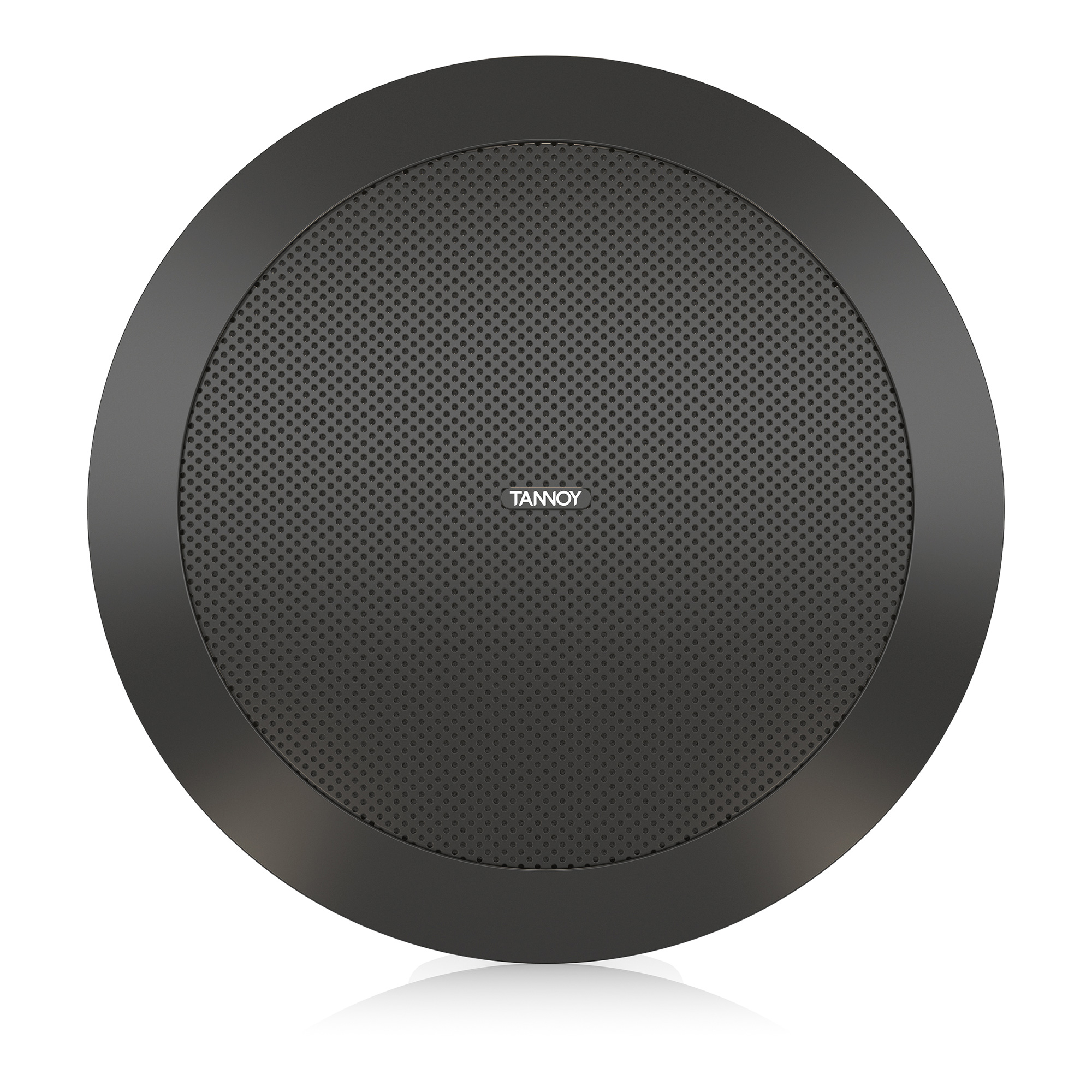

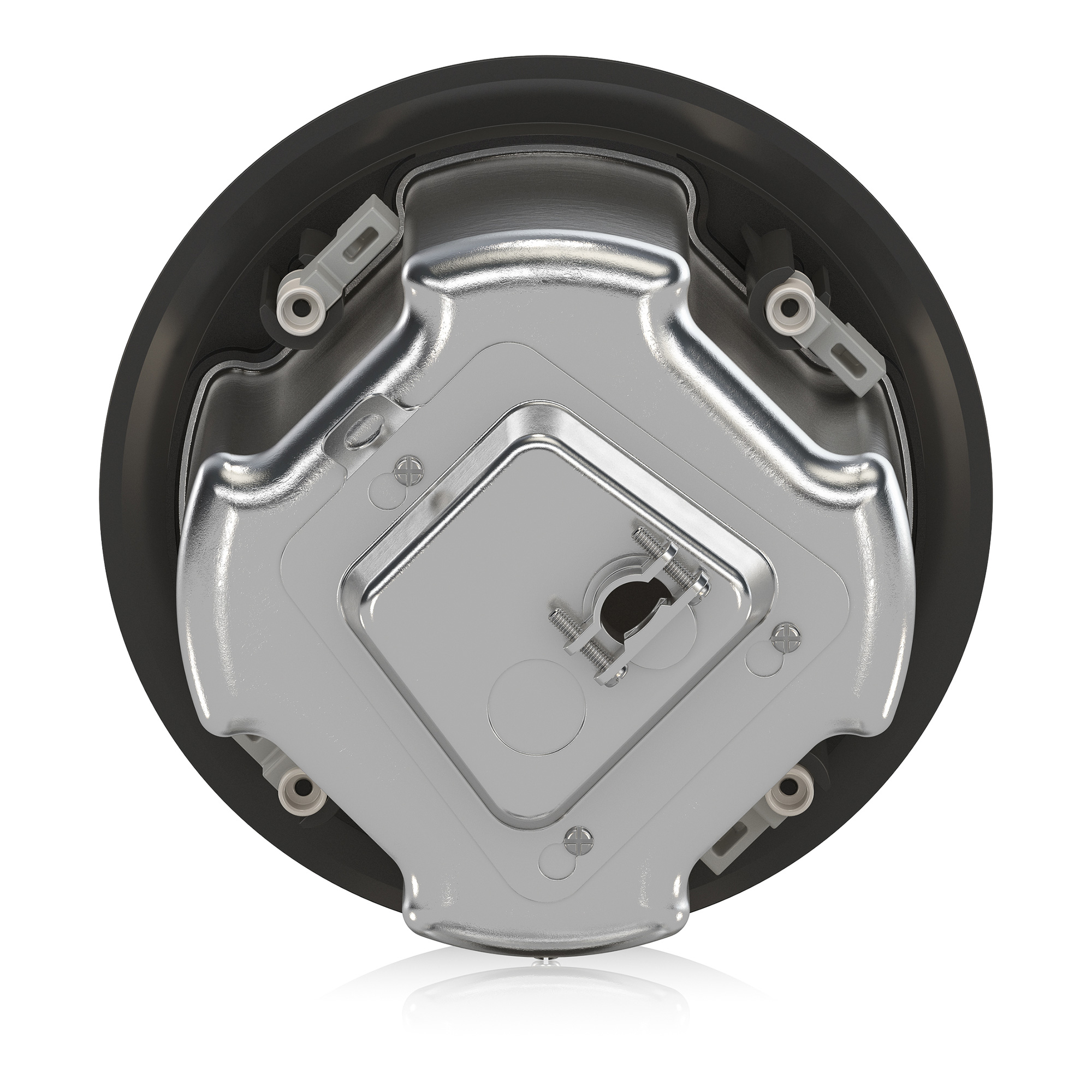

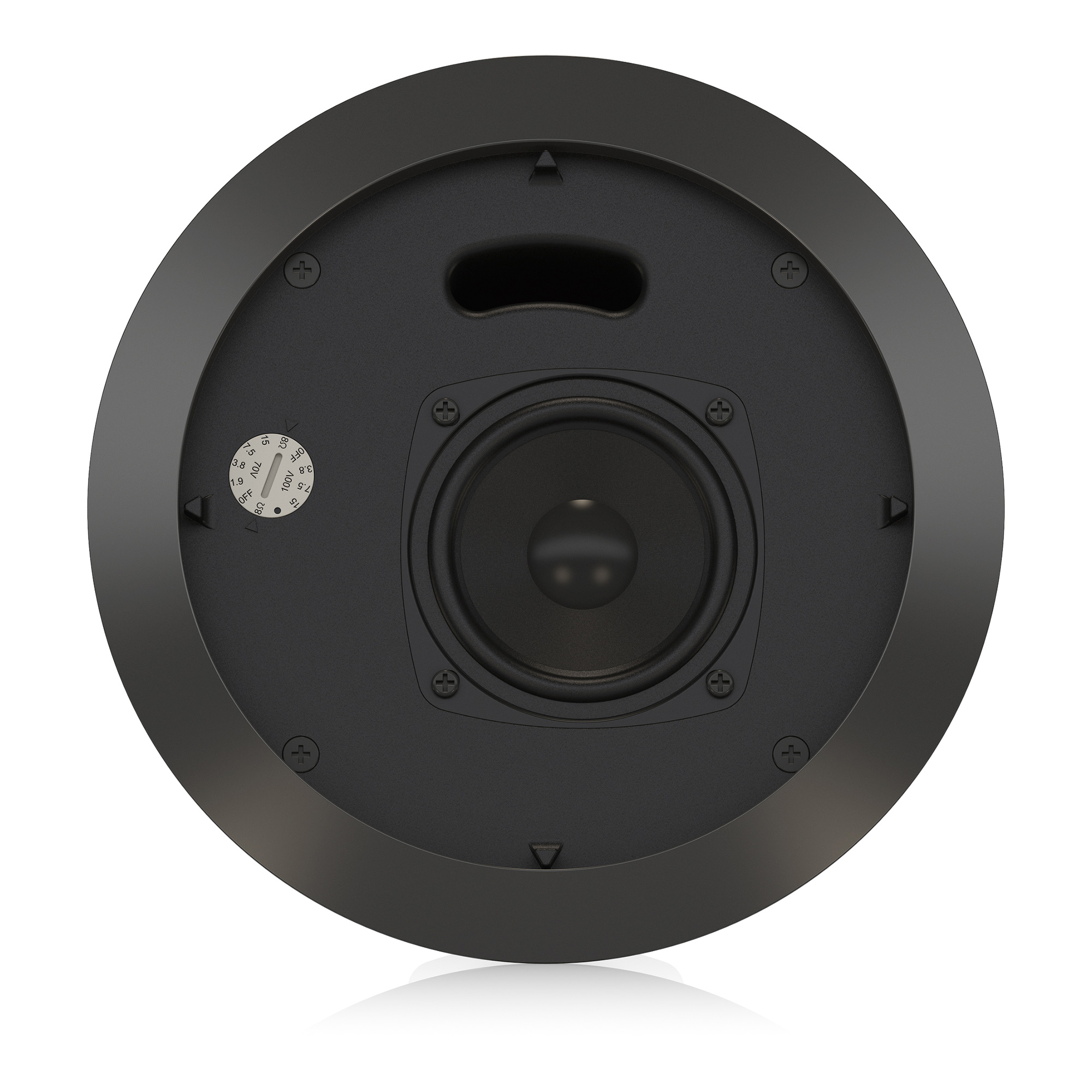

3インチ / フルレンジドライバー / 40W@8Ω 天井埋込型スピーカー

CVS 301 は、バックグラウンドとフォアグラウンドの両方の音楽サウンド システムで優れたオーディオ パフォーマンスを提供するように設計された天井埋込型スピーカーです。

火災検知および火災警報システムの EN 54-24 認証を取得している CVS 301 は、安全性が最優先される場合に最適な選択肢です。このスピーカーは防火信号システムについては UL 1480 の認定を受けており、空気処理スペースについては UL 2043 の認定も受けています。

寸法図

設置ガイド

吊り天井

石膏ボード天井

オプションの石膏リングの取り付け手順

※詳しくはクイックスタートガイドをご覧ください。

スペック

システム
周波数特性(±3 dB) 85 Hz – 19 kHz
周波数特性 (-10 dB) 68 Hz – 20 kHz
感度 85dB (1 W @ 1 m)
指向係数(Q) 4.1
指向指数(DI) 6.1
パワーハンドリング(IEC規格)
平均 20 W
プログラム 40 W
ピーク 80 W
推奨アンプパワー 40 W @ 8 Ω
公称インピーダンス 8 Ω
定格最大SPL 101 dB
平均 98 dB
ピークSPL 104 dB
変圧器タップ
70 V 15 W / 7.5 W / 3.8 W / 1.9 W
100 V 15 W / 7.5 W / 3.8 W
カバレージ角度
500 Hz 180°
1 KHz ホリゾンタル : 133 °  バーティカル : 130 °
2 Khz ホリゾンタル : 79 °  バーティカル : 82 °
4 KHz ホリゾンタル : 155 °  バーティカル : 166 °
トランスデューサー
LF 76 mm (3インチ)
HF N / A
エンクロージャー
グリル アルミニウム(パウダーコーティング)
反射負荷UL 94V-0 定格 ABSスチール
コネクタ― ユーロブロック端子
クランピング設計 セキュリティトグルクランプ
本体重量 2.41 kg
バックカン 陽極酸化鉄
安全機能 耐荷重ボンド用安全リング
寸法ベゼル直径 200 mm
高さ 130 mm
高さ(安全ループを含む) 143 mm
高さ(フレックスコンジットの背面を含む) 155 mm
穴切り口径 172 mm
アクセサリー
付属品 メタルグリル、ケーブルグランド、フレックスコンジット、Cリング、タイルブリッジキット、ペイントマスク、切り抜きテンプレート

ダウンロード

PDF仕様書

CVS301.pdf

DXF仕様書

CVS 301.dxf

クイックスタートガイド

CVS10-Series_QSG_JP.pdf

カタログ

商業施設・企業設備向け 音響機器カタログ

カタログ

TANNOY 総合カタログ

価格表

TANNOY 価格表
