DS8000
DS8000
商品概要
オーディオ・ディストリビューション・システム 8 Channel Active Mic/Line

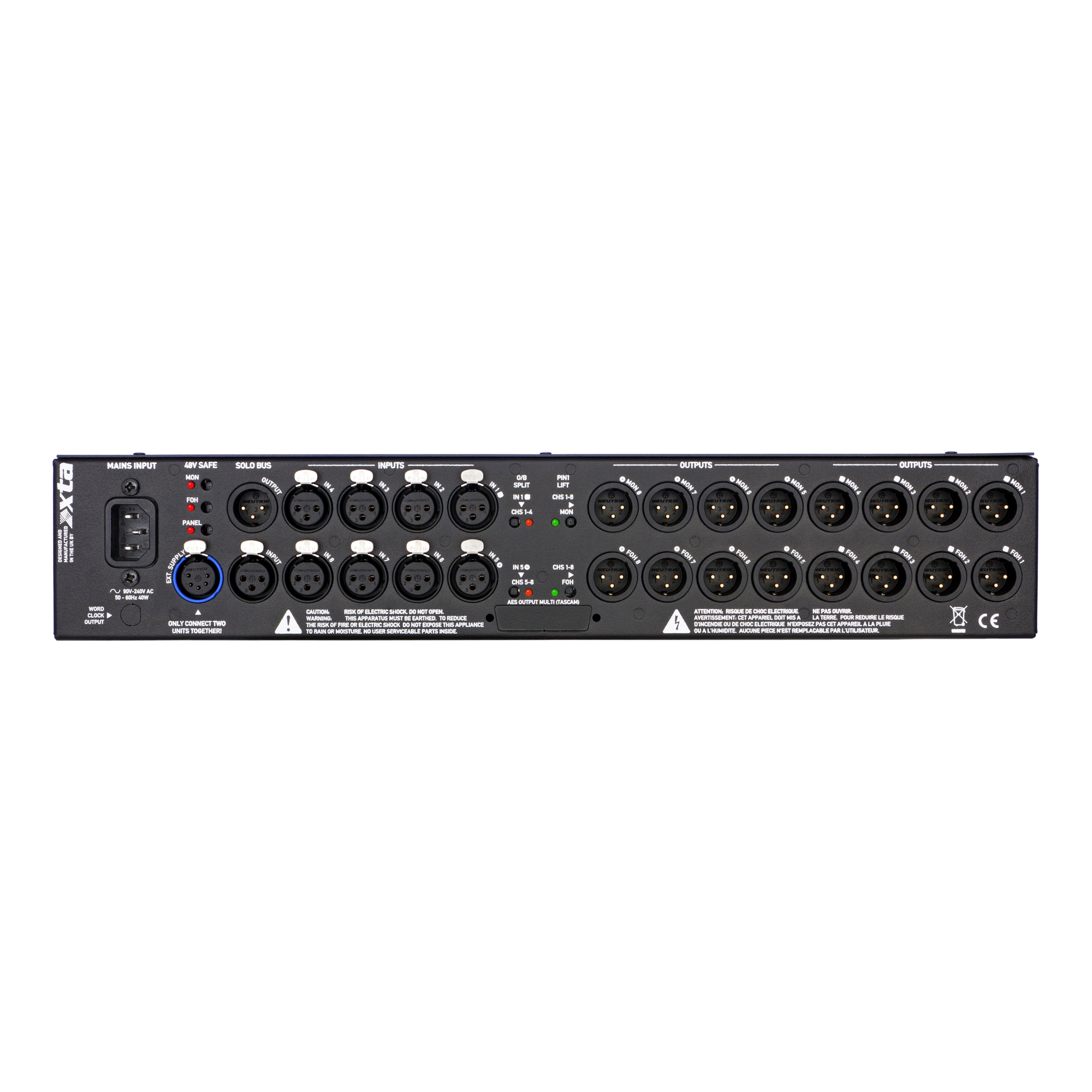

DS8000は、16系統のトランスバランス型アイソレート出力と、標準装備された16系統の電子バランス出力を備えた、2Uサイズ、8入力/32出力のマイク/ライン・ディストリビューション・システムです。入力トランスの追加、および電子バランス出力をトランスバランス出力へ変更する仕様は、オプションとして用意されています。
概要
ゴテリエ賞（Gottelier award）を受賞したアレックス・クーパー（Alex Cooper）が新たに設計したマイク・プリアンプを搭載したDS8000は、デュアル・リダンダント電源*、中継（Outside Broadcast）で役立つシンプルな「1対多」のスプリット・スイッチング、誤操作を防ぐ48V「セーフ」機能など、多くの新しい機能を備えています。
ステージ下の暗い環境にも対応する控えめなパネル照明、そして新たに特注された出力トランスのすべてが融合し、柔軟で堅牢な高品質オーディオ・ディストリビューション・システムとしての先代の評価をさらに高めるパッケージを作り上げました。

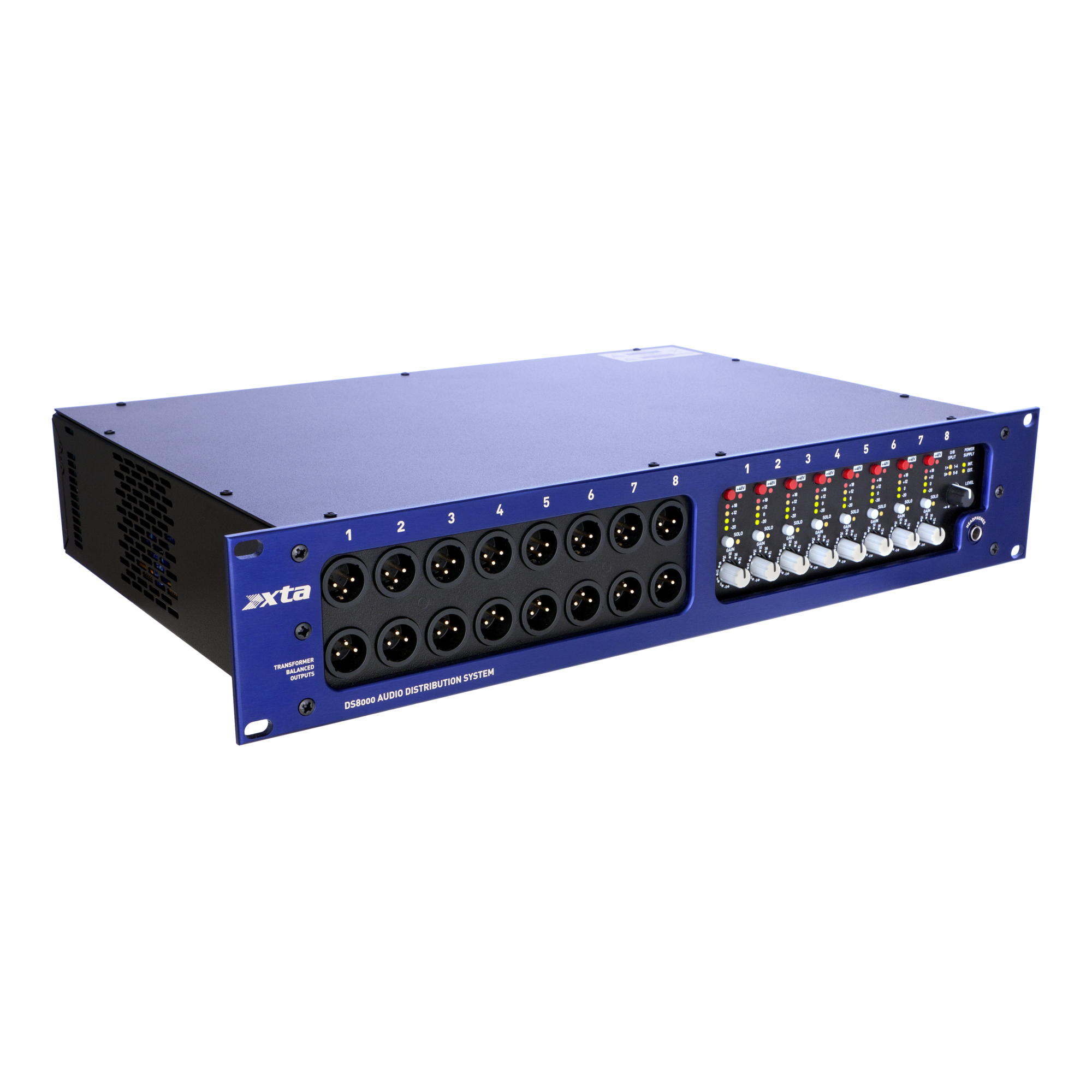

コントロールパネル部分を凹凸（リセス）構造にした堅牢な2Uスチール製筐体により、破損や誤操作による予期せぬ調整を防ぎます。

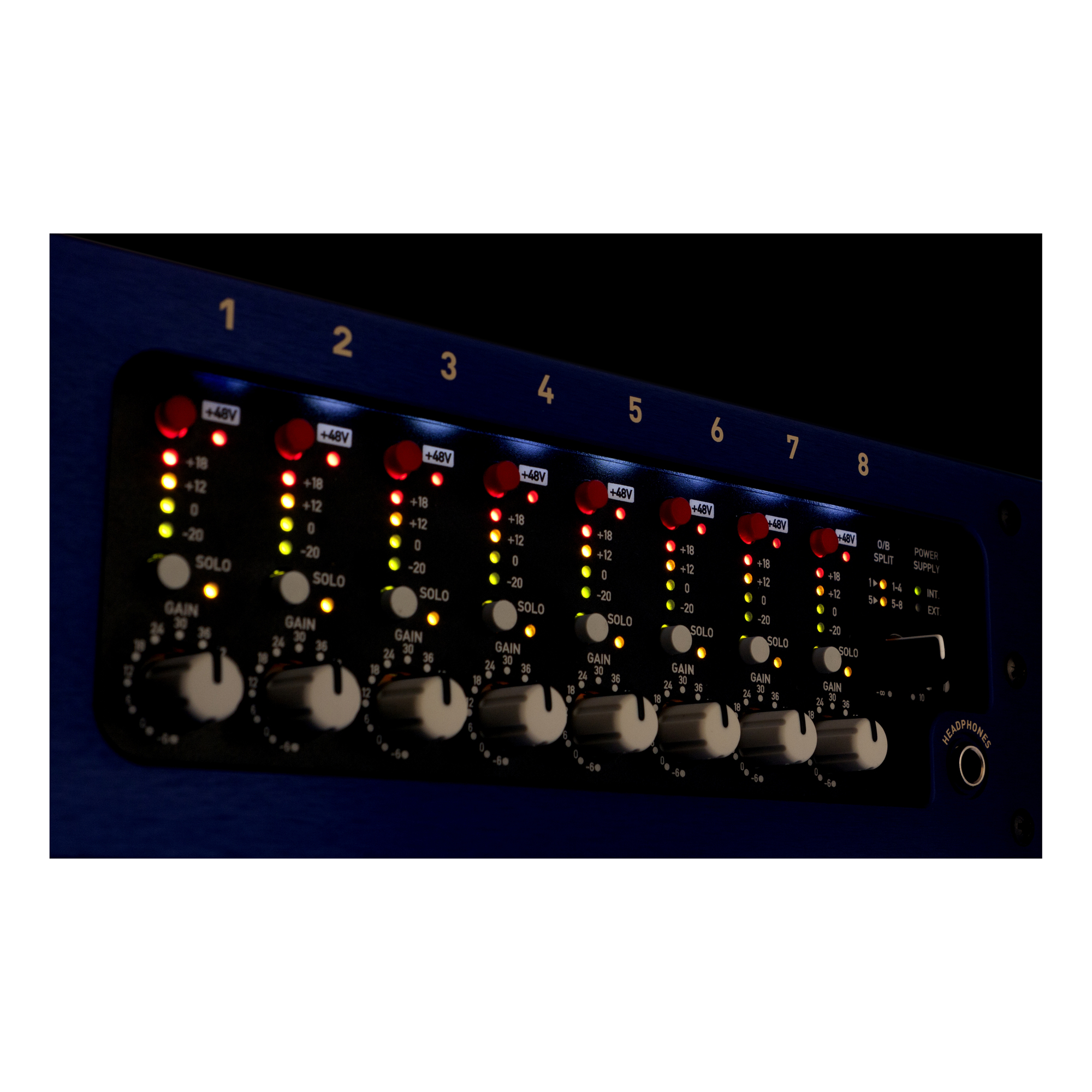

低照度環境に対応したコントロールパネル部分の照明。DC電源リンク機能により、万が一どちらかの機器の電源が喪失した場合でも、ペアリングされた機器の安全なフェイルオーバー・モードを有効にします。
優れたノイズ特性とCMR（同相信号除去比）を備え、長いケーブル（一般的に1kHzで120dB）を使用した場合でも驚異的なパフォーマンスを発揮する新設計のディスクリート・マイク・プリアンプ。改善されたゲイン・レンジは、-6dBから+42dBまで6dBステップで切り替え可能になりました。
特徴
- 各チャンネルには、ソロ（Solo）および48Vインジケーターを伴う、個別の4セグメントLEDメーターを装備しています。
- FOH（フロント・オブ・ハウス）出力およびMON（モニター）出力での検出を介して、入力のファンタム電源をリモートコントロール可能です。
- すべてのチャンネルに個別のファンタム電源を備えており、FOH、MON、およびフロントパネル用の「セーフ」スイッチング機能を搭載しています。
- ハムノイズを防ぐためのグラウンド・リフト回路スイッチを搭載（MONおよびFOHで独立してコントロール可能）しています。
- チャンネル1の入力を最初の16系統の出力へ、またはチャンネル5の入力を後半の16系統の出力へと送る、切り替え可能な「O/Bスプリット」モードを搭載しています。
- ハイパワーなヘッドホンアンプを備えたソロ・リッスン（Solo listen）機能と外部バスにより、ヘッドホンジャックを差し替えることなく、他の機器のモニタリングが可能です。
スペック
| 入力（電子バランス） | 最大入力レベル: +26dBu |
| 差動インピーダンス 10k | |
| PEQ（シェルビング、variQ、オールパス、位相、ノッチ、バンドパス） | |
| 100Hz CMRR @ 0dBゲイン 85dB typ. | |
| 100Hz CMRR @ 30dBゲイン 120dB typ. | |
| 1kHz CMRR @ 0dBゲイン 85dB typ. | |
| 1kHz CMRR @ 30dBゲイン 120dB typ. | |
| 入力（トランス・アイソレート）：以下を除く上記と同様： | 最大広帯域レベル: +26dBu |
| 最大低域レベル: +16dBu（30Hz） | |
| 差動インピーダンス 5k | |
| アイソレーション 2.5kV | |
| 出力（電子バランス）： | 最大出力レベル: +20dBu（600Ω） |
| 差動インピーダンス 50Ω未満 | |
| 出力トランス・アイソレート | |
| 最大出力レベル: +10dBu（600Ω） | |
| 規定レベル: -10dB | |
| 差動インピーダンス 150Ω未満 | |
| アイソレーション 2.5kV | |
| システム | 周波数特性 22Hz〜22kHz +0/-0.5dB |
| トランス（XFMR）オプション周波数特性 22Hz〜22kHz +0/-1.5dB | |
| 入力換算ノイズ（EIN）（0dBゲイン、22Hz〜22kHz）-101dBu未満 | |
| 入力換算ノイズ（EIN）（30dBゲイン、22Hz〜22kHz）-124dBu未満 | |
| 電源 | 90〜240V AC、規定 30W未満 |
| 重量 | （オプションなし）5.96kg未満 |
